非開挖修復技術，作為對傳統開挖施工方式的革新，自20世紀70-80年代在西方發達國家興起以來，已經在全球范圍內得到了快速發展和廣泛應用。這項技術主要針對城市地下管網的修復與改造，避免了傳統開挖修復對城市交通、環境以及居民生活造成的嚴重影響，具有施工成本低、效率高、環境影響小等顯著優勢。

　　一、地下管道應用現狀：

　　1.管網漏損嚴重。中國每年因供水管網漏損損失約100億立方米水，甚至超過南水北調工程預期輸水量，帶來巨大的經濟損失和環境影響。如，2018年廣州市一條地鐵施工導致的地下管道爆裂，引發了交通混亂和道路塌陷事件，對城市正常運行造成了嚴重影響。

　　2.管道事故頻發。現有管道使用年限久，均存在地下管線老化、破損、滲漏等問題。如自來水管道爆裂、煤氣泄漏爆炸、污水四溢等，給城市帶來危害。全國每年因地下管線事故直接經濟損失約50億元，間接損失約400億元。

　　3.技術多樣化。近年來，管道事故頻發，結合實際施工場景，采用*適合的工法應用于待修管道。其中包括但不限于Pipe-inLiner?柔性內襯軟管穿插修復技術、熱塑成型緊密貼合修復技術、螺旋纏繞內襯法等多種非開挖修復工法。這些技術廣泛適用于不同材質（如碳鋼、鑄鐵、水泥、PE等）和不同管徑的供水、排水、燃氣管道，能夠滿足不同場景下的修復需求，可以有效解決地下管線老化、破損、滲漏等問題，提高城市基礎設施的安全性和穩定性。

　　二、非開挖管道修復技術應用前景：

　　1.應用范圍擴大：隨著城鎮化進程加速，地下管網系統日益復雜，非開挖修復技術的應用范圍將進一步擴大，特別是在人口密集、交通繁忙的城市中心區域。市場需求日益增長：全球每年約有50萬千米地下管線需要新建，僅美國污水管道修復投資將達1萬億美元，中國每年需新建10萬千米管道，30萬千米市政管道急需修復。

　　2.相比傳統的開挖后重新埋管，非開挖修復具有一定的優勢：

　?、賹κ┕^(qū)域周圍環境及交通影響較??；

　?、谒俣瓤欤┕ぶ芷诙?；

　　③綜合成本低，社會效益與經濟效益明顯；

　?、軇趧訌姸鹊停┕ぐ踩愿?；

　　⑤對難以進入的區域也可施工，如鐵路、公路、河流、建筑物、鬧市區等地時，其他方法無法替代等。

　　3.成本效益優化：隨著技術成熟度提高和規?；瘧?yīng)用，非開挖修復的成本將進一步降低，其經濟效益和社會效益將更加明顯。未來，非開挖技術將持續與信息技術、人工智能等**技術融合，實現更智能化、精準化的修復作業，提高修復效率和質量。

　　三、非開挖修復技術工法介紹

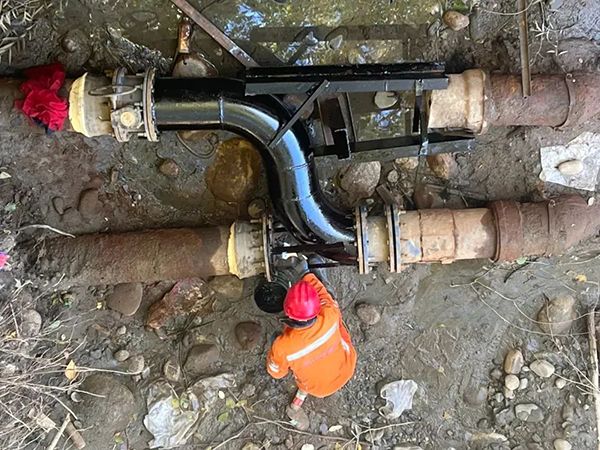

　?。?）Pipe-inLiner?柔性內襯軟管穿插修復技術

　　Pipe-inLiner?柔性內襯增強軟管修復屬于可獨立承壓的內襯修復。管道經過修復后使管線內壁光滑，摩擦阻力小，不易結垢，阻止了管線的再腐蝕，充分達到了管道維修和提升管道過流性能、延長管道壽命且一次性解決整段管道的問題的目的。內襯軟管為內襯膠層+中間纖維層三層一體結構，有一定的環剛度，可保證沒有內壓或者有少量外壓的情況下，內襯管保持圓形，使產品性能達到高耐壓（*大工作內壓：4.0MPa，*大爆破壓力：12.0MPa）、高耐磨、低伸長、耐水解、耐紫外線、耐細菌、耐老化等特性，軟管的易部署性，可廣泛用于各種復雜地形的大流量液體輸送。

　　工藝特點

　?、倏尚迯?fù)管徑DN50-DN1400；

　?、趦?nèi)襯厚度4mm-8mm，柔性，管徑損失??；

　　③快速安裝，拖拽速度達到300-500米/小時；

　　④單根修復長度長，可一次性修復10公里；

　?、莅虢Y(jié)構性修復，管道自身具備獨立承受內壓的能力；

　?、蘩碚撗娱L主管道壽命至少40年，延長自來水管道壽命50年；

　?、邇?nèi)襯管可以直接修復有小于45度彎頭的管道；

　　⑧小面積操作井，減少道路施工，對環境影響小；

　　⑨無化學污染；

　　（2）熱塑成型緊密貼合修復技術

　　FFPP?熱塑成型內襯修復的基本原理是將工廠預制(并折疊成“U”或“H”型)的合金PVC內襯管加熱變軟后，采用牽引拖拉方式置入原有管道內，然后通過靜置、加熱、加壓等方法將其橫截面復圓，待其冷卻后形成與原有管道緊密貼合的管道內襯。

　　修復完成后，F(xiàn)FPP?內襯修復管會在原管道內形成一個全新的緊貼原管道的硬質合金PVC管道，可以實現全結構性或半結構性修復，延長管道壽命、防腐以及修復原管道結構性缺陷。高環剛度的FFPP?內襯管可以承受管道上方土層以及車輛行駛的壓力，防止管道發生塌陷等事故。適用于城市地下污水管道、雨水管等重力管道，可用于短距離的自來水管道修復。

　　工藝優點

　?、倥c母管超緊密貼合；

　?、谛迯?fù)后增加管道過流能力；

　?、凼┕げ皇墉h(huán)境影響，嚴寒酷暑、晝夜都可以施工；

　　④可修復彎管，變徑管，異形（非圓形）管道；

　　⑤可修復嚴重損壞、錯位、極端負荷下的管道；

　　⑥無污染物排放，環保性好；

　?、哳A(yù)加熱可在運輸途中進行，節省工程時間。

　?。?）螺旋纏繞內襯法

　　通過纏繞機將帶狀型材在舊管道內螺旋旋轉纏繞成一條新管。帶狀型材兩邊的公母鎖扣在螺旋旋轉中互鎖，使新管連續無縫。當螺旋管纏繞完畢后，通過拉動預埋的鋼線，將次級鎖扣拉斷，讓新管開始徑向擴張，緊緊地貼在原有管道的內壁上。

　　工藝特點

　　該工藝具有耐酸堿、耐腐蝕、質量輕、施工方便、密封性好、不漏水等優點，適合于排水管道非開挖修復。

　?。?）HDPE內襯修復法

　　管道內襯HDPE管技術是將外徑等于或略大于主管道內徑的HDPE襯管，經**設備縮徑后，使其截面小于主管道的內截面積，在牽引力的作用下快速插入主管道。依靠HDPE襯管自身記憶特性或借助壓力和溫度使縮徑后的HDPE襯管回彈膨脹，HDPE襯管外壁緊密貼合于主管道內壁，形成牢固的管中管。

　　工藝特點

　?、僭诠艿涝贿M行施工，無需全線開挖，一次施工長度1000-1500米

　?、谑┕ぶ芷诙?，無需養護，可即修即投

　?、坌迯?fù)成本低，約為新上管道的60%左右

　　④提高管道的耐壓強度20-40%

　?、輧?nèi)襯層連續，無易腐蝕的薄弱點

　?、迌?nèi)襯層光滑，不結垢、滋生細菌，減小摩阻

　?、哌m用于DN100-DN1600的各種材質的管道

　　四、結語

　　非開挖修復技術作為現代城市基礎設施維護的重要技術手段，對于提升城市建設的質量和效率起到了至關重要的作用。隨著技術的不斷創新和進步，相信非開挖修復技術在未來的發展中將發揮更加重要的作用，為城市的可持續發展貢獻力量。
